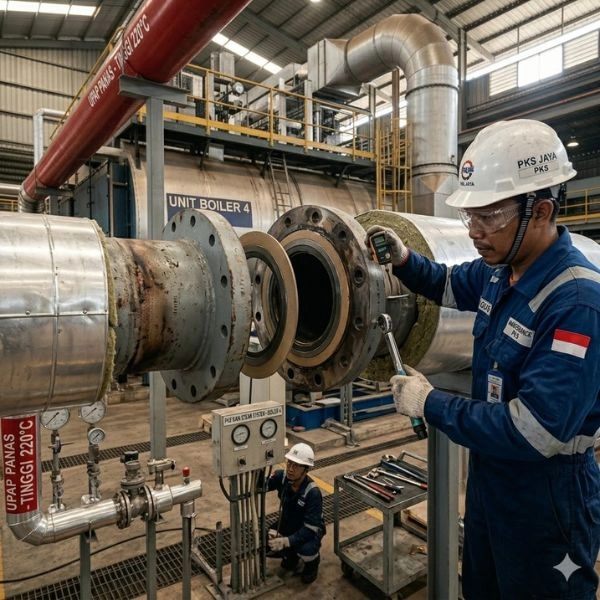

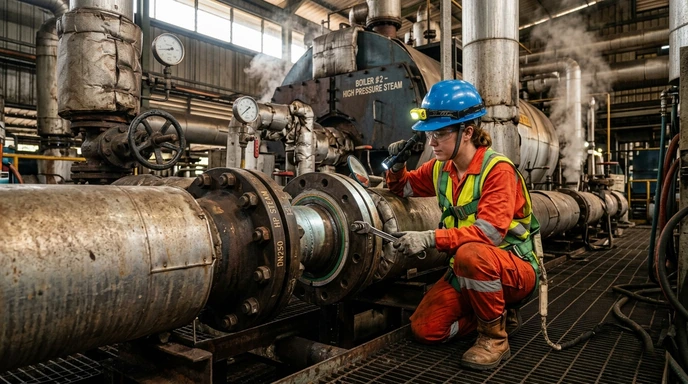

Dalam operasi Pabrik Kelapa Sawit (PKS), sistem perpipaan dan boiler menjadi tulang punggung proses produksi. Di balik ratusan meter jalur pipa bertekanan tinggi dan unit boiler yang bekerja sepanjang waktu, terdapat komponen kecil namun krusial yang kerap diabaikan hingga terjadi masalah besar: Industrial Gasket. Kegagalan gasket sekecil apapun dapat berujung pada kebocoran uap, kehilangan tekanan, kerusakan peralatan, bahkan risiko kecelakaan kerja yang fatal.

Artikel teknis ini disusun oleh tim PT Berkah Tirta Wahana untuk memberikan wawasan komprehensif kepada para profesional industri, teknisi maintenance, dan manajer pengadaan PKS mengenai seluk-beluk industri gasket: mulai dari fungsi, jenis, penyebab kegagalan, hingga strategi pemilihan dan pengadaan gasket berkualitas yang tepat sasaran.

“PT Berkah Tirta Wahana melalui Toko Bangunan Bintang Anugrah dan Toko Bangunan Berkah Sentosa menyediakan rangkaian lengkap industrial gasket berstandar internasional, untuk kebutuhan PKS, kilang minyak, dan fasilitas industri berat lainnya di Sumatera.”

1. Fungsi Gasket Industri dalam Sisitem Perpipaan & Boiler

Industrial gasket adalah komponen sealing (perapat0 yang dipasang di antara dua permukaan flange atau sambungan untuk mencegah kebocoran fluida, baik berupa uap, minyak, gas, maupun air yang mengalir melalui sisitem perpipaan bertekanan tinggi dan bertemperatur ekstrem.

Dalam konteks PKS, gasket bekerja pada kondisi yang sangat menantang:

• Tekanan uap boiler yang mencapai 20-30 bar atau lebih.
• Temperatur operasi 150°c hingga 350°C pada sistem steam.
• Paparan minyak sawit, kondensat, dan bahan kimia proses.
• Vibrasi mekanis dari turbin, pompa, dan kompresor.
• Siklus termal berulang yang menyebabkan ekspansi dan konstraksi material.

Fungsi utama industrial gasket meliputi:

• Sealing Function: Mencegah kebocoran fluida pada sambungan flange dengan mengisi celah mikro pada permukaan logam yang tidak sempurna.
• Pressure Containment: Mempertahankan integritas tekanan sistem agar operasional berjalan pada parameter desain yang aman.
• Thermal Insulation: Beberapa jenis gasket memberikan isolasi termal untuk melindungi komponen di sekitarnya.
• Vibration Dampening: Menyerap getaran mekanis untuk mencegah kelelahan material pada sambungan pipa.
• Chemical Resistance: Memberikan barrier terhadap korosi dan degradasi kimia pada permukaan flange.

“Fakta Lapangan: Berdasarkan data maintenance industri CPO, lebih dari 40% insiden kebocoran pada sistem perpipaan PKS bersumber dari kegagalan gasket, baik akibat pemilihan material yang tidak tepat maupun prosedur pemasangan yang keliru.”

2. Jenis-Jenis Gasket Industri untuk PKS

Pemahaman mendalam tentang jenis gasket sangat penting sebelum melakukan pengadaan. Setiap jenis memiliki karakteristik spesifik yang membuatnya cocok untuk aplikasi tertentu dalam sistem PKS.

2.1 Spiral Wound Gasket (SWG)

Spiral Wound Gasket merupakan pilihan premium untuk aplikasi tekanan tinggi dan temperatur ekstrem. Gasket ini terbuat dari lapisan logam (biasanya stainless steel 304 atau 316) yang dililitkan secara spiral bersama filler material seperti graphite atau PTFE.

Keunggulan Spiral Wound Gasket:

• Mampu menahan tekanan hingga lebih dari 250 bar pada konfigurasi ring joint.
• Toleran terhadap suhu operasi -200°C hingga +450°C.
• Kemampuan recovery yang sangat baik terhadap fluktuasi tekanan dan temperatur.
• Tersedia dalam berbagai konfigurasi: Inner Ring, Outer Ring (Centering Ring), atau Inner+Outer Ring.
• Sangat direkomendasikan untuk steam line bertekanan tinggi, heat exchanger, dan pressure vessel.

“Tersedia di PT Berkah Tirta Wahana: Spiral Wound Gasket SS304/316 dengan filler graphite dan PTFE, tersedia dalam standar ANSI/ASME B16.20, DIN, dan JIS untuk berbagai ukuran NPS 1/2″ hingga 24″. Stok tersedia di Toko Bangunan Bintang Anugrah dan Toko Bangunan Berkah Sentosa.”

2.2 Non-Asbestos Gasket (NAG)

Seiring dengan meningkatnya kesadaran akan bahaya asbestos terhadap kesehatan, Non-Asbestos Gasket telah menjadi standar wajib dalam industri modern termasuk PKS. Gasket jenis ini menggunakan serat sintetis seperti aramid fiber, fiberglass, atau carbon fiber sebagai pengganti asbestos.

Keunggulan Non-Asbestos Gasket:

• Aman bagi kesehatan pekerja dan memenuhi regulasi lingkungan internasional (OSHA, EU Directive).
• Performa sealing yang sangat baik untuk media steam, air panas, minyak, dan gas.
• Rentang temperatur operasi: -50°C hingga 300°C (tergantung komposisi).
• Tersedia dalam sheet gasket, cut gasket, dan custom shape sesuai dimensi flange.
• Kompatibel dengan media korosif ringan hingga menengah.
• Biaya lebih terjangkau dibandingkan spiral wound untuk aplikasi tekanan menengah.

Jenis Non-Asbestos Gasket yang umum di PKS:

• Compressed Non-Asbestos Fiber (CNAF) Gasket: Untuk aplikasi umum steam dan minyak.
• PTFE/Teflon Gasket: Untuk media korosif dan kebutuhan kemurnian tinggi.
• Graphite Gasket (Flexible): Untuk temperatur dan tekanan ekstrem.
• Rubber Gasket (EPDM/NBR/Neoprene): Untuk aplikasi air dingin, air panas, dan media ringan

2.3 Ring Type Join (RTJ) Gasket

RTJ Gasket berbentuk cincin logam solid (oval atau octagonal) yang dirancang khusus untuk flange tipe ring groove. Digunakan pada aplikasi tekanan sangat tinggi di atas 100 bar dan temperatur ekstrem. Umumnya dipakai pada well head, valve tekanan tinggi, dan koneksi instrumen kritis di sistem boiler PKS.

2.4 Full Face & Raised Face Gasket

Dua konfigurasi paling umum dalam sistem perpipaan PKS. Full face gasket mencakup seluruh permukaan flange termasuk area bolt hole, sementara raised face gasket hanya menutup area raised face flange. Pemilihan yang tepat bergantung pada standar flange yang digunakan (ANSI/ASME, DIN, BS, JIS).

2.5 Kammprofile Gasket

Gasket premium dengan profil alur konsentris pada permukaan logam yang dilapisi filler material. Memberikan keseimbangn optimal antara kekampuan sealing, ketahanan tekanan, dan kemampuan re-use yang sangat baik untuk aplikasi heat exchanger dan kolom distilasi di PKS.

3. Gasket Steam Pressure: Kriteria Teknis yang Wajib Dipahami

Sistem steam (uap) di PKS adalah yang paling demanding bagi gasket. Uap bertekanan tinggi bersifat invisible, memiliki energi termal masif, dan kebocoran sekecil apapun dapat menimbulkan risiko serius. Berikut adalah parameter teknis kritis yang harus diperhatikan dalam pemilihan gasket steam pressure:

Parameter Teknis Gasket Steam:

• Pressure Rating: Harus memiliki margin keamanan minimal 25% di atas Maximum Allowable Working Pressure (MAWP) sistem. Untuk boiler 20 bar, gunakan gasket rated minimal 25 bar.
• Temperature Class: Pilih material gasket yang mampu beroperasi minimal 50°C di atas temperatur operasi maksimum sistem.
• Seating Stress: Memastikan bolt load yang diberikan mampu mencapai minimum seating stress (y) material gasket namun tidak melebihi crush limit.
• Blowout Resistance: Gasket harus memiliki ketahanan terhadap blowout akibat pressure surge mendadak.
• Recovery Factor (m): Kemampuan gasket mempertahankan sealing setelah deformasi awal; semakin tinggi nilai m, semakin andal gasket dalam aplikasi tekanan fluktuatif.

4. Penyebab Kebocoran Gasket di Sistem PKS

Memahami root cause kegagalan gasket adalah langkah pertama dalam strategi predictive maintenance yang efektif. Kebocoran gasket di PKS umumnya disebabkan oleh faktor-faktor berikut:

4.1 Faktor Pemilihan Material

• Penggunaan gasket dengan pressure rating di bawah kebutuhan aktual sistem.
• Material gasket tidak kompatibel dengan media yang mengalir (asam, basa, minyak).
• Pemilihan berdasarkan harga terendah tanpa mempertimbangkan spesifikasi teknis.
• Substitusi merek tanpa verifikasi kompatibilitas material dan dimensional.

4.2 Faktor Pemasangan

• Torsi baut tidak merata atau tidak sesuai dengan spesifikasi torque yang disyaratkan.
• Urutan pengencangan baut yang salah (harus mengikuti pola cross-pattern/star pattern).
• Permukaan flange yang kotor, berkarat, atau cacat tidak dibersihkan sebelum pemasangan.
• Gasket dipasang tidak center atau miring terhadap lubang flange.
• Penggunaan sealant berlebihan yang justru mencegah kontak langsung gasket dengan flange.

4.3 Faktor Operasional

• Thermal cycling yang menyebabkan gasket creep dan relaxation terutama pada start-up dan shutdown berulang.
• Pressure surge/water hammer yang melampaui rated pressure gasket secara tiba-tiba.
• Vibrasi mekanis berlebihan dari pompa atau turbin yang menyebabkan longgarnya bolt.
• Korosi eksternal pada bolt dan nut yang mengurangi clamping force efektif.

4.4 Faktor Usia & Degradasi

• Gasket melampaui service life yang direkomendasikan tanpa penggantian preventif.
• Paparan UV dan oksidasi pada gasket yang disimpan terlalu lama sebelum digunakan.
• Compression set permanen yang mengurangi kemampuan recovery sealing material.

Peringatan Teknis: Gasket yang pernah mengalami kebocoran TIDAK boleh digunakan kembali meskipun secara visual tampak baik. Deformasi plastis yang terjadi pada gasket bekas pakai secara permanen mengurangi kemampuan sealingnya.

5. Dampak Steam Leakage pada Operasional PKS

Kebocoran steam pada sistem perpipaan dan boiler PKS bukan sekadar masalah teknis biasa, namun dampaknya mencakup aspek keselamatan, finansial, dan produktivitas yang sangat signifikan:

5.1 Dampak Keselamatan Kerja

• Semburan steam bertekanan tinggi dapat menyebabkan luka bakar serius hingga fatal pada personel di sekitar area kebocoran.
• Steam invisible pada tekanan tinggi tidak terdeteksi oleh indera manusia menjadikannya sangat berbahaya.
• Kondensasi steam yang membentuk genangan air panas di lantai produksi meningkatkan risiko tergelincir.
• Potensi ledakan dan kegagalan katastrofik sistem akibat overpressure yang tidak terkontrol.

5.2 Dampak Finansial

• Kehilangan energi: kebocoran steam 1 kg/jam selama setahun setara dengan pemborosan ratusan juta rupiah dalam biaya bahan bakar boiler.
• Biaya downtime produksi akibat shutdown darurat untuk perbaikan kebocoran.
• Kerusakan insulasi pipa, cat, dan struktur sekitar yang memerlukan biaya perbaikan tambahan.
• Potensi denda regulasi akibat emisi uap yang tidak terkontrol.

5.3 Dampak Produktivitas

• Penurunan efisiensi transfer uap ke proses sterilisasi TBS dan sistem pengolahan.
• Ketidakstabilan tekanan steam yang mempengaruhi kualitas output produksi CPO.
• Frekuensi intervensi maintenance yang meningkat mengganggu jadwal produksi reguler.

6. Tips Memilih Gasket Berkualitas untuk PKS

Memilih gasket yang tepat bukan sekadar memilih yang termurah di pasaran. Investasi pada gasket berkualitas akan memberikan return yang jauh lebih besar dibandingkan penghematan jangka pendek yang berisiko tinggi. Berikut panduan praktis dari tim teknis PT Berkah Tirta Wahana:

• Verifikasi Standar Sertifikasi: Pastikan gasket memiliki sertifikasi dari lembaga internasional seperti ASME, DIN, BS, TA-Luft, atau API 6A. Jangan terima produk tanpa dokumentasi material certificate (Mill Certificate).
• Minta Material Test Report (MTR): Dokumen ini membuktikan komposisi kimia dan sifat mekanis material gasket sesuai spesifikasi yang diklaim.
• Periksa Dimensional Accuracy: Gasket yang presisi dimensinya memastikan kontak yang merata di seluruh permukaan flange. Toleransi ID/OD harus dalam ±0.5 mm.
• Evaluasi Reputasi Merek: Pilih merek yang sudah terbukti di industri: Garlock, Flexitallic, Lamons, Klinger, atau produk domestik berstandar SNI yang telah terverifikasi.
• Pertimbangkan Total Cost of Ownership: Gasket premium yang bertahan 3-5 tahun jauh lebih ekonomis dibandingkan gasket murah yang harus diganti tiap 6 bulan.
• Konsultasi dengan Supplier Teknis: Supplier yang kompeten akan membantu memilih gasket yang tepat berdasarkan spesifikasi aktual sistem Anda bukan sekadar menjual stok.
• Perhatikan Packaging dan Penyimpanan: Gasket berkualitas dikemas dengan pelindung yang mencegah kerusakan sebelum pemasangan. Hindari produk yang tersimpan tanpa kemasan di gudang terbuka.

PT Berkah Tirta Wahana menyediakan layanan konsultasi teknis gratis untuk membantu tim engineering dan maintenance PKS memilih gasket yang tepat. Tim kami memiliki pengalaman melayani PKS di seluruh wilayah Sumatera dengan kebutuhan teknis yang beragam. Hubungi kami sebelum melakukan pembelian untuk mendapatkan rekomendasi produk yang tervalidasi.

7. Maintenance Flange Connection di PKS

Perawatan sambungan flange yang proaktif adalah kunci mencegah kegagalan gasket sebelum terjadi. Berikut adalah protokol maintenance flange connection yang direkomendasikan:

7.1 Inspeksi Rutin

• Visual inspection setiap shift: periksa tanda-tanda kebocoran (noda putih mineral, kelembaban, diskolorasi insulasi).
• Monthly inspection: ukur torsi baut dengan torque wrench untuk memastikan tidak ada relaxation.
• Quarterly inspection: inspeksi kondisi flange face menggunakan straight edge dan feeler gauge.
• Annual inspection (turnaround): buka flange, periksa kondisi gasket, flange face, dan lakukan pengukuran flatness.

7.2 Prosedur Penggantian Gasket

• Lakukan Lock Out Tag Out (LOTO) dan pastikan sistem sudah didepressurize sepenuhnya.
• Bersihkan flange face menggunakan wire brush dan solvent approved hilangkan semua sisa gasket lama.
• Periksa kondisi flange face: tidak boleh ada goresan, pitting, atau erosi yang melampaui batas toleransi.
• Pasang gasket baru dengan tepat center menggunakan studs sebagai panduan.
• Kencangkan baut secara bertahap dalam tiga tahap (30%, 70%, 100% torque) menggunakan pola star/cross pattern.
• Lakukan re-torque setelah 24 jam operasi pertama untuk mengkompensasi gasket relaxation.
• Dokumentasikan seluruh pekerjaan dalam maintenance record.

7.3 Bolt Care & Lubrication

• Gunakan anti-seize compound pada thread baut untuk memastikan torsi yang akurat dan mencegah galling.
• Ganti baut yang berkarat, cacat thread, atau telah mengalami yielding, jangan re-use baut yang sudah overstressed.
• Simpan baut cadangan dengan spesifikasi yang tepat (grade, material, coating) di gudang maintenance.

8. Kesalahan Fatal dalam Pemasangan Gasket

Kesalahan pemasangan gasket adalah penyebab kegagalan sealing yang paling dapat dicegah. Tim teknis PT Berkah Tirta Wahana merangkum kesalahan paling umum yang ditemukan di lapangan PKS:

• Double Gasketing: Memasang dua lapis gasket untuk menutup kebocoran. Praktik ini SANGAT BERBAHAYA karena menciptakan sealing yang tidak stabil dan berisiko blowout.
• Mengabaikan Flange Alignment: Memaksa flange yang tidak sejajar untuk berhimpit menggunakan bolt load berlebihan, menyebabkan distribusi tegangan yang tidak merata pada gasket.
• Over-Torquing: Pengencangan baut melebihi nilai torsi yang disyaratkan menyebabkan gasket crush dan kehilangan elastisitas sealing.
• Under-Torquing: Baut yang terlalu longgar tidak mencapai minimum seating stress gasket sehingga sealing tidak efektif.
• Reuse Gasket: Menggunakan kembali gasket bekas pakai meskipun tampak masih bagus secara visual.
• Mixing Standards: Mencampur flange dengan standar berbeda (mis. ANSI dengan DIN) yang memiliki dimensi raised face berbeda sehingga gasket tidak fit dengan benar.
• Mengabaikan Surface Finish: Tidak membersihkan atau tidak memeriksa kondisi flange face sebelum pemasangan gasket baru.
• Salah Ukuran: Menggunakan gasket dengan ID terlalu kecil (menutupi flow area) atau OD terlalu besar (tidak memungkinkan pemasangan yang tepat).

9. Strategi Pengadaan Gasket Industri yang Efektif

Pengadaan gasket industri yang strategis dapat menghemat biaya operasional PKS secara signifikan sekaligus memastikan ketersediaan komponen kritis saat dibutuhkan. Berikut strategi yang telah terbukti efektif:

9.1 Standardisasi Material & Vendor

• Buat Gasket Material Master List yang mencakup seluruh spesifikasi gasket yang digunakan di PKS.
• Batasi jumlah supplier menjadi 2-3 vendor terseleksi dengan track record terbukti termasuk PT Berkah Tirta Wahana sebagai mitra pengadaan utama Anda.
• Standardisasi merk dan tipe gasket untuk mempermudah stok management dan reorder.

9.2 Manajemen Stok Berbasis Criticality

• Klasifikasikan gasket berdasarkan criticality: Critical (A) stok minimum 3 unit; Major (B) stok minimum 1-2 unit; Routine (C) order on demand.
• Implement min-max reorder system dengan lead time yang sudah diperhitungkan berdasarkan waktu pengiriman supplier.
• Simpan gasket dalam kondisi yang benar: jauh dari panas, cahaya UV, dan bahan kimia dalam kemasan asli yang tertutup.

9.4 Evaluasi Supplier Berkala

• Lakukan vendor assessment setiap tahun berdasarkan: ketepatan pengiriman, konsistensi kualitas, dukungan teknis, dan harga kompetitif.
• Minta sampel dan lakukan incoming quality inspection untuk setiap pengiriman: cek dimensi, visual, dan material certification.

10. Mengapa Memilih PT Berkah Tirta Wahana sebagai Partner Gasket Industri Anda?

PT Berkah Tirta Wahana bukan sekadar supplier, kami adalah mitra strategis maintenace industri Anda. Melalui dua jaringan toko kami, Toko Bangunan Bintang Anugrah dan Toko Bangunan Berkah Sentosa, kami telah melayani kebutuhan industrial maintenance PKS, kilang minyak, pembangkit listrik, dan fasilitas industri berat lainnya di Sumatera.

Keunggulan Berpatner dengan PT Berkah Tirta Wahana:

• Produk Terverifikasi: Setiap produk gasket yang kami distribusikan dilengkapi dengan material certificate dan telah melalui proses seleksi vendor yang ketat.
• Ketersediaan Stok: Gudang kami memastikan ketersediaan gasket standar dalam ukuran umum sehingga kebutuhan urgent Anda dapat terpenuhi tanpa delay.
• Dukungan Teknis: Tim kami siap memberikan rekomendasi teknis berdasarkan spesifikasi aktual sistem Anda bukan sekadar daftar produk.
• Pengiriman Cepat: Jaringan logistik kami memastikan pengiriman tepat waktu ke lokasi PKS di seluruh wilayah Sumatera.
• Harga Kompetitif: Sebagai distributor dengan volume pembelian besar, kami mampu memberikan harga yang bersaing tanpa mengorbankan kualitas.
• One-Stop Solution: Selain gasket, kami menyediakan kelengkapan industrial maintenance lainnya: bolt & stud, valve, fitting, isolasi pipa, dan material teknis lainnya.

Program Kemitraan: PT Berkah Tirta Wahana menawarkan program kemitraan jangka panjang untuk PKS dan perusahaan industri. Dengan program ini, Anda mendapatkan harga kontrak prioritas stok, dan technical account manager yang dedicated untuk kebutuhan Anda. Hubungi kami untuk informasi lebih lanjut.

Kesimpulan

Industrial gasket mungkin adalah komponen terkecil dalam sistem perpipaan dan boiler PKS, namun peranannya dalam menjaga keselamatan, efisiensi, dan keandalan operasional sungguh tidak ternilai. Kegagalan dalam pemilihan, pemasangan, atau perawatan gasket dapat berujung pada konsekuensi teknis dan finansial yang jauh melampaui nilai komponen itu sendiri.

Investasi pada gasket berkualitas yang tepat spesifikasi, dipasang dengan prosedur yang benar, dan didukung oleh program maintenance yang terstruktur, adalah keputusan bisnis yang cerdas. Ini bukan sekadar biaya maintenance ini adalah investasi dalam keberlangsungan operasional dan keselamatan seluruh tim Anda.

PT Berkah Tirta Wahana, melalui Toko Bangunan Bintang Anugrah dan Toko Bangunan Berkah Sentosa, berkomitmen untuk menjadi mitra terpercaya dalam memenuhi seluruh kebutuhan industrial gasket dan maintenance material PKS Anda. Dengan produk berkualitas, dukungan teknis yang kompeten, dan layanan yang responsif, kami siap hadir ketika Anda membutuhkan.
